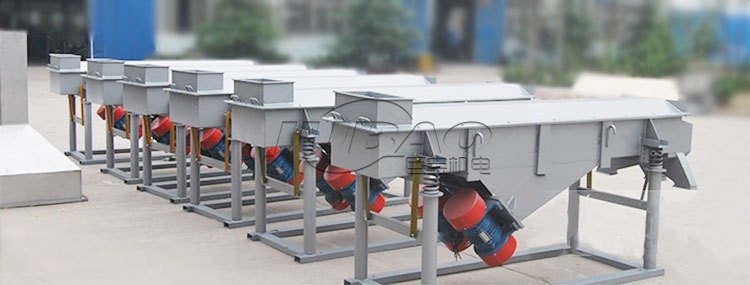

直線振動篩

 一、巨寶YS直線篩的工作原理

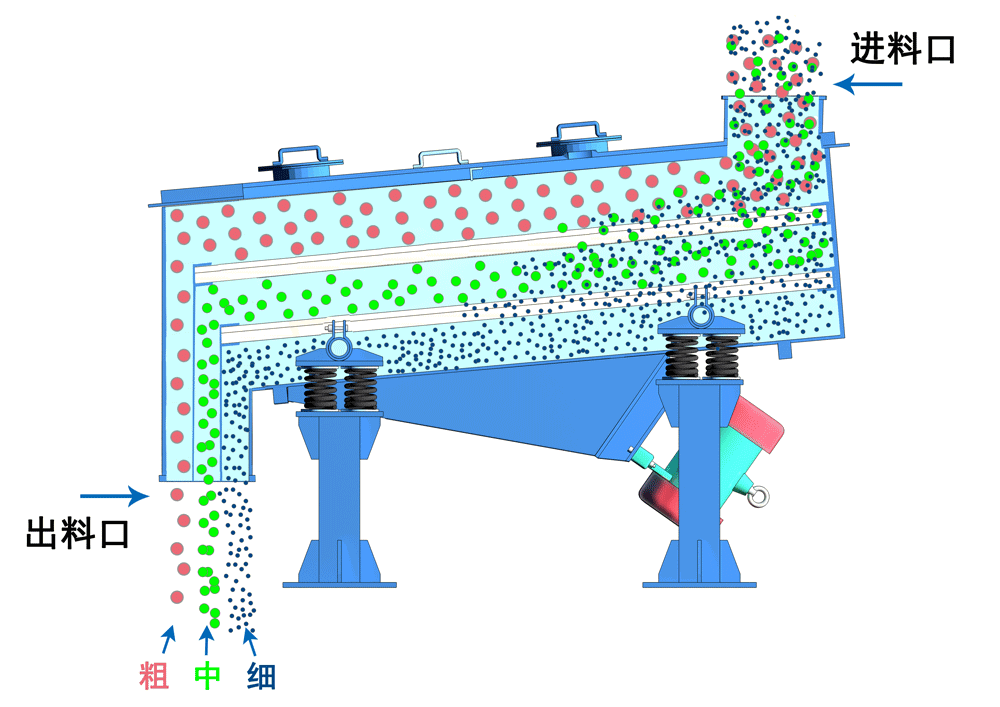

巨寶YS直線篩是雙振動電機驅動。當兩臺振動電機做同步、反向運轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此物料在巨寶YS直線篩機上的運動軌跡為直線向前做拋物線運動。兩電機軸相對篩面有   一傾角在激振力和物料自重力的合力作用下物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。

巨寶YS直線篩(巨寶YS直線篩)主要性能特點：巨寶YS直線篩穩定可靠、消耗少、噪音低、壽命長、振型穩、篩分效率高等。

詳情咨詢：186-3909-0355

直線篩是雙振動電機驅動，當兩臺振動電機做同步、反向運轉時，其偏心塊所產生的激振力在平行于電機軸的方向相互氏消，在垂直于電機軸的方向疊為一合力，因此物料在直線篩機上的運動軌跡為直線向前做拋物線運動，兩電機軸相對篩面有一傾角在激振力和物料自重力的合力作用下物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。

       直線振動篩由篩箱、振動電機、減振系統及底架等組成。篩箱由槽體、上蓋、進料口、篩框、篩板（網）、襯網、出料口等組成。減振系統由阻尼彈簧和彈簧座等組成。

詳情咨詢：186-3909-0355

       直線振動篩振動電機安裝方式可分為下振式和側振式，減振器安裝方式可分為座式和吊掛式。還可以根據用戶需要進行設計制造。

詳情咨詢：186-3909-0355

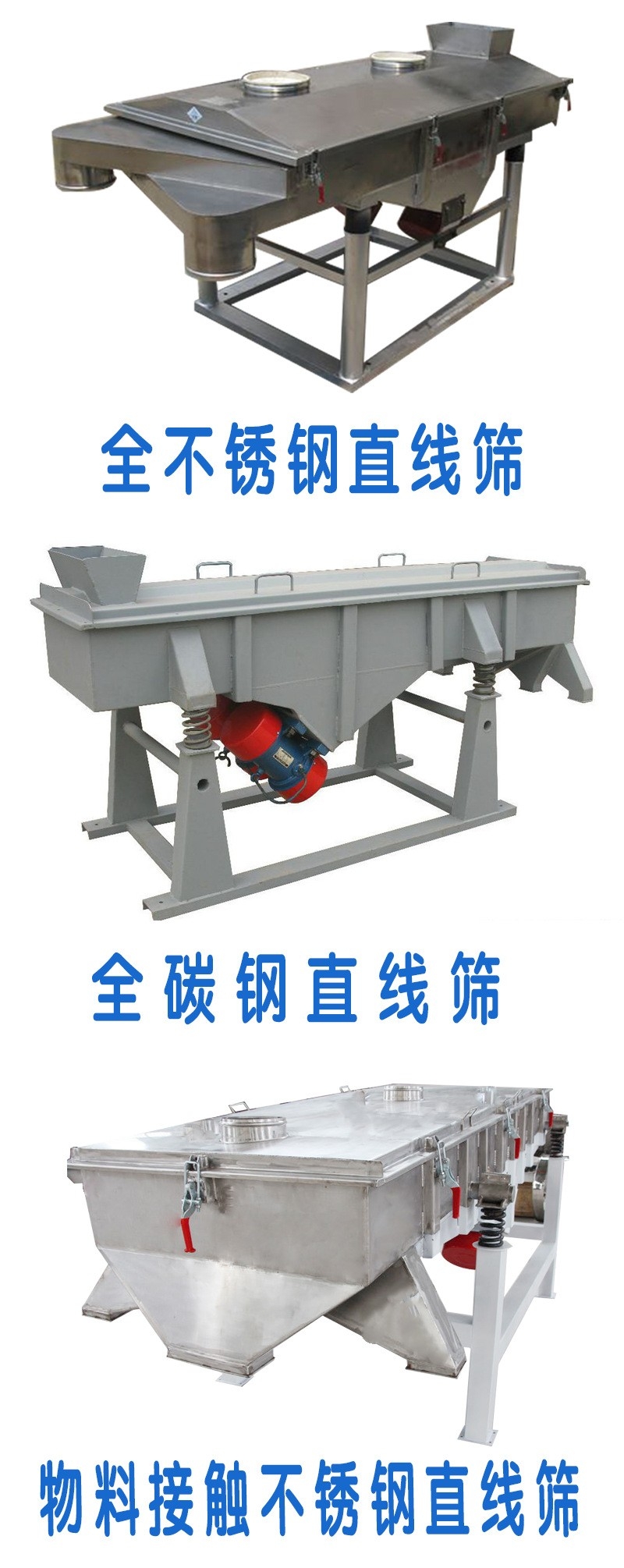

       直線振動篩主要用于粉狀或顆粒狀物料篩分及液體物料過濾，飾分細度可達325目/英寸；根據客戶要求可單層或多層使用，可達五層。穩定可靠、消耗少、噪音低、壽命長、振型穩、飾分效率高等?？蓡螌踊蚨鄬邮褂?，篩框一般為木制結構，若產量要求較高時篩框可制成鋼質結構若篩分扁蝕性物料，與物料接觸部分采用不銹鋼制作。

詳情咨詢：186-3909-0355

詳情咨詢：186-3909-0355

詳情咨詢：186-3909-0355

直線振動篩

（1）、產品介紹

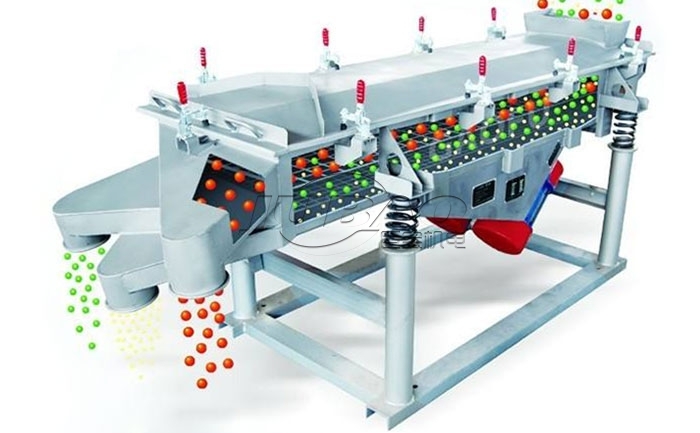

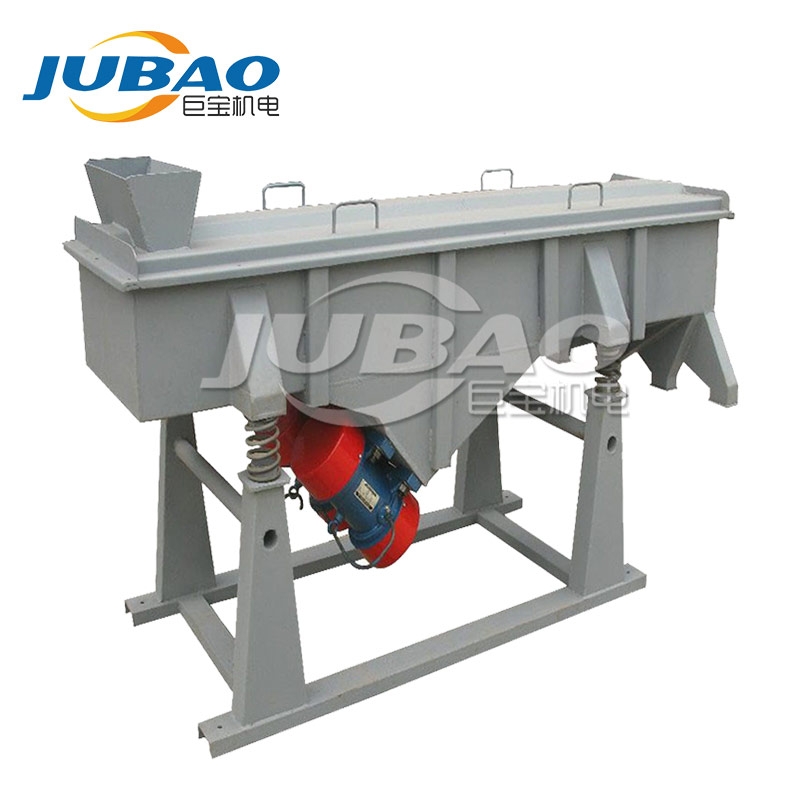

    巨寶YS直線篩是由振動電機、篩箱、篩網、傳振體、減振裝置組成。采用優秀的臥式電動機作為動力源，使物料在篩網上被拋起同時向前作直線運動，可配備單層或多層篩網以達到分級、除雜、除粉、檢驗、終、洗選、脫水等目的。以合理匹配的篩網達天篩分目的。物料從經料機均勻地進入篩機的進料口，通過多層篩網產生數種產品和不合格的篩上物、篩下物分別從各自的出口排出。可用于流水線中實現自動化作業。

（2）、設備特點

◆采用特殊網架結構設計，可迅速換網，迅速張緊

◆篩分效率高、噪音低

◆物料在篩面的行程長，篩分精細度高、處理量大

◆在篩分的同時，對物料做到了長距離輸送

◆可根據物料粒度、透篩概率、生產率改變篩面間距及傾角

◆可根據生產現場設計不同的形狀及結構。

（3）、應用領域：

在化工、食品、冶金、礦山、建材、糧食、磨料、化肥、煤炭行業中的顆粒狀、粉狀物料的篩粉、分級中有廣泛的應用。

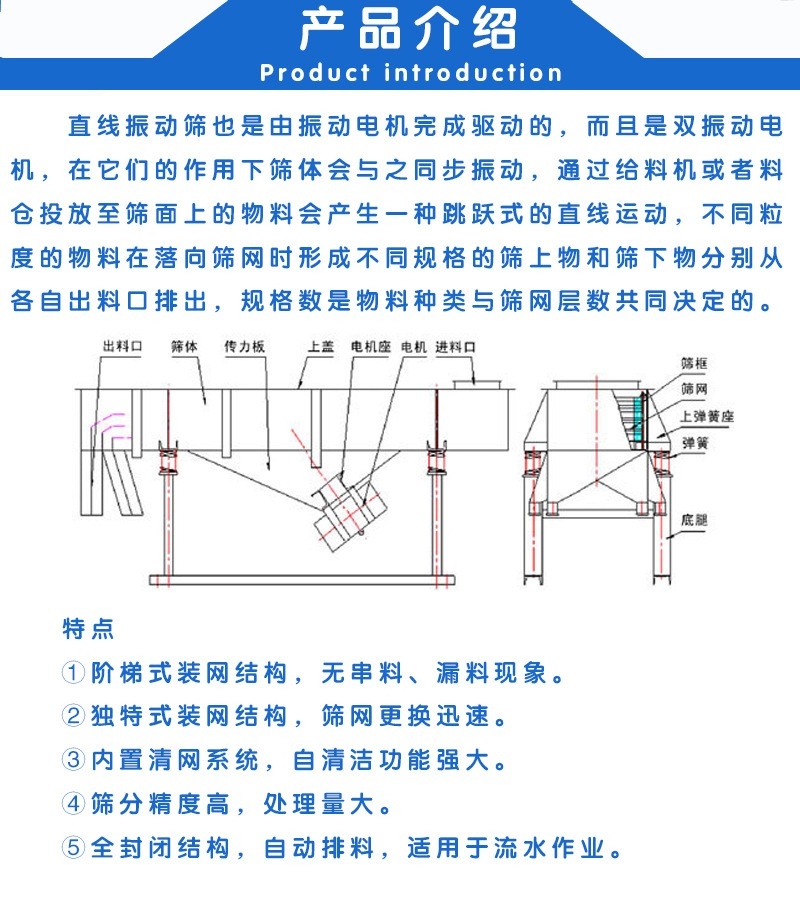

二、巨寶YS直線篩的結構

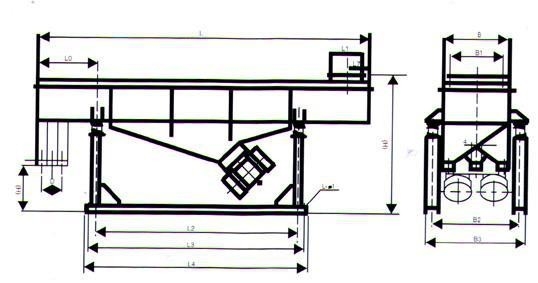

巨寶YS直線篩主要由篩箱、網架、篩網、振動電機、電機臺座、減振彈簧、支架組成。

 1、篩箱：由數張厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

2、網架：由變形較小的木材制成，用來保持篩網平整張緊，達到正常篩分。如果比重較大或產量大時可使用金屬篩框

3、篩網：用復合國家標準的不銹鋼篩網。

4、振動電機使用與維修方法祥見振動電機使用說明書。

5、電機臺座：標準型（電機安裝在篩箱下方的）篩機的電機臺座是可以移動的，使用前連接螺釘必須擰緊，特別是新篩機試用前三天必須反復緊固，以免松動造成事故。

6、減振彈簧：阻止振動傳給地面同時支持篩箱的全部重量。安裝時，彈簧必須垂直于地面。

7、支架：由槽鋼組成，支撐著振動篩主體。安裝時支柱必須垂直于地面，兩支柱下面的槽鋼應相互平行。

三、安裝與調試

橡膠彈簧在出廠前已進行靜剛度測試，應選擇剛度相同（或相近）的彈簧配置在同一臺振動篩的不同支撐部位。安裝時把橡膠彈簧置于下支撐座上，使支撐座上的凸臺進入彈簧的內孔，然后吊裝主體，一定要使橡膠彈簧的內孔上下均與支撐板的凸 臺對中，將篩箱垂直下落，置于橡膠彈簧上，此時各支撐點橡膠彈簧的高度應一致，誤差不得大于2mm。篩機各部分的聯接必須 牢固可靠，所有螺栓不得有任何松動，各零件部位不得有任何異常聲響，主體上參振部分與周圍固定物之間的小間隙為30- 50mm。

四、定期檢查和保養

在啟動篩機前，應檢查周圍是否有妨礙篩機運轉的障礙物，各處聯接螺栓是否緊固，尤其是振動電機、支撐座、篩板的固定螺栓 要重新緊固一遍。檢查兩臺振動電機或激振器的轉向是否相反，如轉向相同，應變更一臺電機的電源接線，使兩臺電機的轉向相 反。連續運轉4小時后，測量軸承溫度，軸承溫度不得超過75℃。 篩機停車前，應先停止給料，篩面物料走完后，再停車。停車后要及時清理篩面上的物料和雜物。

振動篩第一次運行需要注意哪些問題？

1、機身是否處于水平狀態。

2、機座是否固定妥當。

3、篩網是否鋪平

4、機身框架的束環螺絲是否鎖緊。

5、篩框與機座之間的運輸支撐是否取出。

6、電源要正確連接，嚴禁缺相運轉。

7、開機后注意觀察物料軌跡，根據篩分物料將運行軌跡調到您所需    要的狀態
