在制造業(yè)中，鑄造件加工是實(shí)現(xiàn)復(fù)雜金屬零部件生產(chǎn)的關(guān)鍵環(huán)節(jié)。無(wú)論是汽車(chē)、能源還是重型機(jī)械領(lǐng)域，對(duì)高精度鑄造件加工的需求持續(xù)增長(zhǎng)。本文將深入探討影響鑄造件加工質(zhì)量的核心因素，并圍繞復(fù)雜結(jié)構(gòu)鑄件加工工藝、大型鑄件數(shù)控加工方案以及鑄鐵件表面處理技術(shù)三大難題展開(kāi)分析，幫助制造企業(yè)優(yōu)化生產(chǎn)流程，提升成品率與交付穩(wěn)定性。

復(fù)雜結(jié)構(gòu)鑄件加工中的變形控制

復(fù)雜幾何形狀的鑄件在加工過(guò)程中極易因內(nèi)應(yīng)力釋放而產(chǎn)生變形，導(dǎo)致尺寸超差或裝配困難。解決這一問(wèn)題需從毛坯設(shè)計(jì)、熱處理和裝夾方式三方面協(xié)同優(yōu)化。

首先，在鑄造階段應(yīng)通過(guò)模擬軟件預(yù)測(cè)應(yīng)力集中區(qū)域，合理設(shè)置加強(qiáng)筋和工藝余量。例如，在某類(lèi)泵體鑄件中，通過(guò)增加局部壁厚并預(yù)留1.5~2mm加工余量，使后續(xù)銑削時(shí)變形量由0.35mm降至0.12mm以?xún)?nèi)（案例：某流體設(shè)備制造商數(shù)據(jù)）。

其次，去應(yīng)力退火是關(guān)鍵步驟。對(duì)于碳鋼材質(zhì)的復(fù)雜結(jié)構(gòu)件，建議采用550~600℃保溫4小時(shí)后隨爐冷卻的工藝。實(shí)測(cè)顯示，經(jīng)此處理的工件在粗加工后平面度偏差平均降低40%（數(shù)據(jù)：某第三方檢測(cè)機(jī)構(gòu)報(bào)告）。

最后，裝夾策略直接影響加工精度。推薦使用多點(diǎn)浮動(dòng)支撐配合低夾緊力液壓夾具，避免局部受力過(guò)大。在加工某航空支架類(lèi)零件時(shí)，采用該方案后，關(guān)鍵孔位同軸度合格率從78%提升至93%。

大型鑄件數(shù)控加工路徑優(yōu)化策略

隨著風(fēng)電、船舶等行業(yè)的發(fā)展，單件重量超過(guò)5噸的大型鑄件日益增多，其加工效率與刀具壽命成為瓶頸。高效數(shù)控編程與切削參數(shù)匹配至關(guān)重要。

針對(duì)大余量去除，應(yīng)優(yōu)先采用層切法結(jié)合等高線粗加工策略。以一臺(tái)重達(dá)8噸的底座鑄件為例，使用直徑φ50mm硬質(zhì)合金面銑刀，設(shè)定切深3mm、進(jìn)給速度2200mm/min，在保證機(jī)床負(fù)載穩(wěn)定的前提下，粗加工時(shí)間比傳統(tǒng)環(huán)切法縮短約27%（案例：某重工企業(yè)生產(chǎn)記錄）。

精加工階段則需關(guān)注表面波紋度與輪廓精度。建議采用小步距（stepover≤15%刀具直徑）、高轉(zhuǎn)速、低切深的方式。對(duì)于HT250材質(zhì)的導(dǎo)軌面，使用PCBN刀具以線速度120m/min進(jìn)行干式切削，可獲得Ra1.6μm以下的表面粗糙度，且連續(xù)加工長(zhǎng)度可達(dá)3.2米無(wú)明顯磨損（數(shù)據(jù)：某機(jī)加車(chē)間實(shí)測(cè)日志）。

此外，定期校驗(yàn)機(jī)床主軸跳動(dòng)和回轉(zhuǎn)中心偏移不可忽視。統(tǒng)計(jì)表明，主軸徑向跳動(dòng)控制在0.008mm以?xún)?nèi)時(shí)，大型箱體類(lèi)鑄件的鏜孔圓度誤差可穩(wěn)定在IT7級(jí)公差范圍內(nèi)。

鑄鐵件表面處理與防銹技術(shù)要點(diǎn)

鑄鐵材料因其良好的減震性和鑄造性能被廣泛用于機(jī)床床身、發(fā)動(dòng)機(jī)缸體等部件，但其多孔結(jié)構(gòu)易吸潮生銹，影響后續(xù)涂裝與使用壽命。

常見(jiàn)的表面處理包括噴砂、磷化和鈍化三種方式。其中，噴砂等級(jí)達(dá)到Sa2.5級(jí)時(shí)，漆膜附著力測(cè)試結(jié)果普遍優(yōu)于未處理件30%以上（案例：某涂裝實(shí)驗(yàn)室對(duì)比試驗(yàn)）。建議選用粒徑0.8~1.2mm的鋼丸，壓力0.5~0.6MPa，距離工件表面300~400mm，確保均勻清理氧化皮及微裂紋。

對(duì)于短期倉(cāng)儲(chǔ)或運(yùn)輸過(guò)程，推薦使用水性防銹劑噴涂。實(shí)驗(yàn)數(shù)據(jù)顯示，在相對(duì)濕度80%環(huán)境下，經(jīng)環(huán)保型氣相防銹劑處理的鑄鐵件，72小時(shí)內(nèi)無(wú)可見(jiàn)銹斑生成，而未經(jīng)處理樣品在24小時(shí)即出現(xiàn)點(diǎn)蝕（數(shù)據(jù)：某質(zhì)檢中心環(huán)境模擬測(cè)試）。

長(zhǎng)期防護(hù)則需結(jié)合包裝密封。采用VCI防銹紙包裹+鋁塑復(fù)合膜抽真空封裝的組合方案，可在常溫下提供長(zhǎng)達(dá)12個(gè)月的防銹保護(hù)周期，適用于出口類(lèi)產(chǎn)品存儲(chǔ)。

材料選擇與加工參數(shù)匹配表

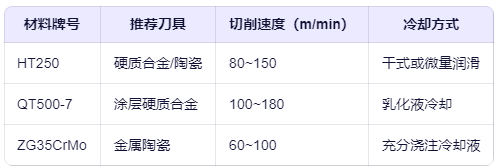

不同基體材料對(duì)刀具類(lèi)型、切削速度及冷卻方式有顯著影響。以下是常用鑄造材料的推薦加工參數(shù)：

實(shí)際應(yīng)用中發(fā)現(xiàn)，當(dāng)QT500-7材質(zhì)齒輪殼體采用涂層立銑刀以160m/min速度加工時(shí)，刀具壽命可達(dá)420分鐘，較普通刀具延長(zhǎng)近1.8倍（案例：某變速箱廠刀具壽命跟蹤表）。

加工缺陷識(shí)別與預(yù)防措施

常見(jiàn)缺陷如粘刀、振紋、尺寸漂移等，往往源于工藝系統(tǒng)剛性不足或參數(shù)失配。建立標(biāo)準(zhǔn)化排查流程有助于快速定位問(wèn)題根源。

例如，加工表面出現(xiàn)規(guī)律性波紋，通常與主軸轉(zhuǎn)速和進(jìn)給頻率共振有關(guān)。通過(guò)調(diào)整主軸轉(zhuǎn)速±5%，可有效打破共振條件。某企業(yè)在加工φ400mm法蘭盤(pán)時(shí)，將轉(zhuǎn)速?gòu)?00rpm調(diào)整為840rpm后，振紋消失，表面粗糙度改善0.8μm（數(shù)據(jù)：現(xiàn)場(chǎng)工藝驗(yàn)證記錄）。

對(duì)于孔徑收縮問(wèn)題，應(yīng)檢查刀具磨損狀態(tài)及切削熱影響。實(shí)測(cè)表明，直徑φ50H7通孔在連續(xù)加工第12件時(shí)，尺寸開(kāi)始下降0.012mm，更換新刀后恢復(fù)至目標(biāo)值，說(shuō)明刀具熱伸長(zhǎng)與磨損共同作用導(dǎo)致漂移（案例：在線測(cè)量系統(tǒng)監(jiān)控?cái)?shù)據(jù)）。

綜上所述，鑄造件加工不僅是機(jī)械成型的過(guò)程，更是材料科學(xué)、熱處理與精密制造的綜合體現(xiàn)。只有系統(tǒng)掌握各環(huán)節(jié)技術(shù)要點(diǎn)，才能持續(xù)提升產(chǎn)品一致性與市場(chǎng)競(jìng)爭(zhēng)力。
